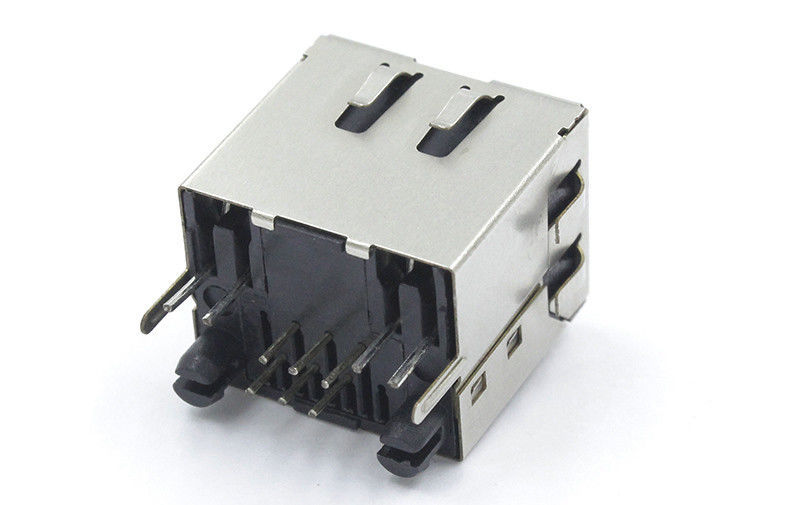

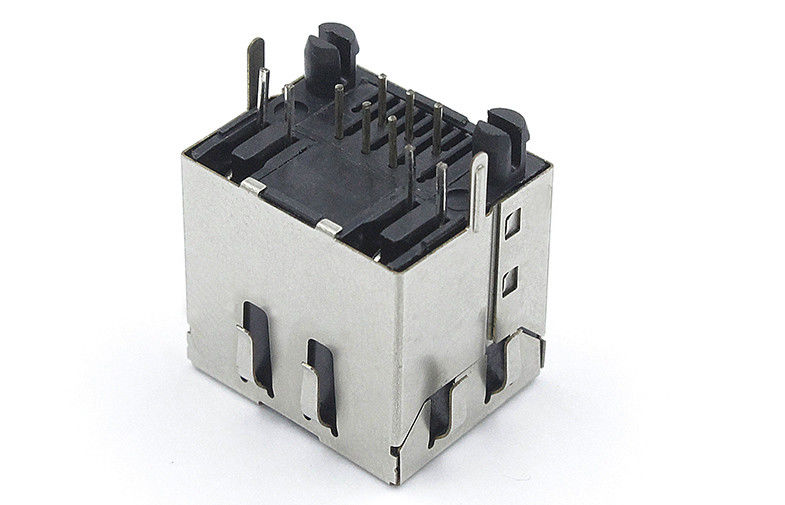

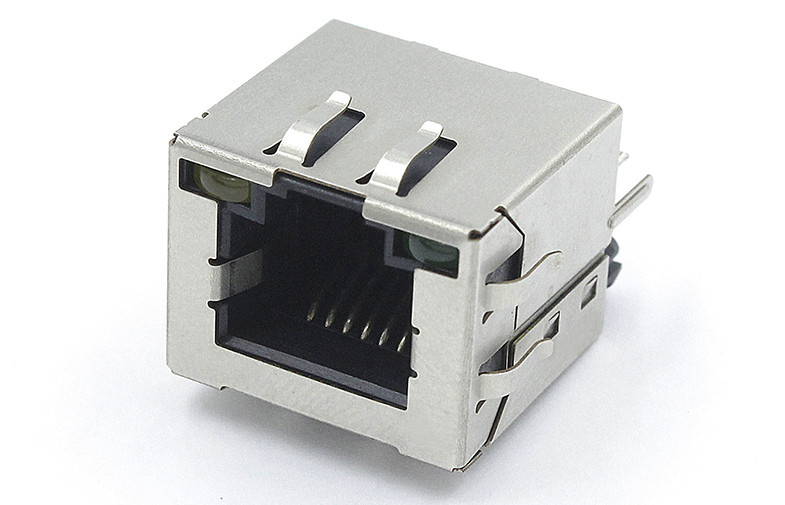

単一の左舷RJ11 PCBによってジャックは6つのピン6 Shiled EMI Leds TM-52T6611ET2L1が接触する

製品の説明

単一の左舷6つのピンshiled EMIおよびLeds TM-52T6611ET2L1との6つの接触RJ11ジャック

材料:

ハウジング:PBT、UL94V-0 （RoHS）
挿入物:PBT、UL94V-0 （RoHS）
接触の終わり:ニッケル上のφ0.46 mmの蛍光体青銅の金張りFu」（任意）
貝の保護:を使って
FCCの部68の。下位区分F.に従ってmodulatのプラグを持つすべての材料の仲間。

プロダクト構造:

RJ11モジュラー ジャック
1 x 1つの左舷/単一の港/1つの港
コネクターの長さ:15.8 mm
コネクターの幅:16.6 mm
コネクターの高さ:13.3 mm
TermimalのはんだPinの長さ:3.1 mm
6P6C （6つの位置6つの接触）
180°Orientation
LEDなしで、関係の状態を知るために割り当てなさい
盾を使うと、要求に応じてカスタマイズすることができる

変圧器（TM-52T6611ET2L1）の属性のないRJ11:

RJ45メス コネクタ（TM-52T6611ET2L1）のMechnicalのデッサン:
